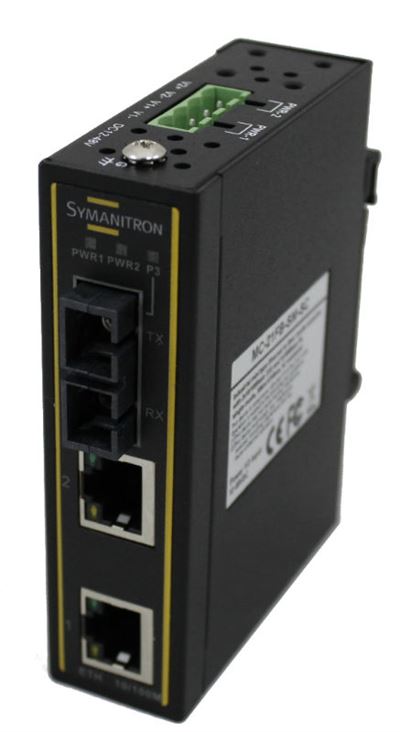

MC-21FB-SM-SC

MC-21FB-SM-SC
  • Медиаконвертер: 2 порта 10/100BaseTX и 1 оптический 100BaseFX SC порт
  • Прочный корпус, класс защиты IP30
  • Широкий диапазон рабочих температур: от -40°C до +70°C
  • Крепление на DIN-рейку и панель
Обновить

MC-21FB - промышленные медиаконвертеры для преобразования сред между 10/100Base-T(X) медью и 100Base-FX оптикой, что позволяет увеличивать расстояния передачи данных благодаря оптике. MC-21FB поддерживают автоматическое согласование передачи по витой паре, так что не нужно выбирать между кроссовым и прямым кабелем - используйте любой. Устройства имеют широкий температурный диапазон: от -40 до +70°C, могут питаться от двух источников питания с напряжением 12 ~ 48 V DC.

Порты

Количество 100 Мбит портов с коннектором 8P8C (или RJ45)
2

Количество 100 оптических портов
1

Общее количество портов для устройств с заменяемыми или конфигурируемыми портами, а также для модульных устройств
3

Характеристики оптической связи

Link budget - это коэффициент, учитывающий все потери и накопления сигнала, передаваемого от источника через среду (воздух, кабели, оптоволокно и т.д.) в приёмник в телекоммуникационной системе.
19Дб

Требуемый диаметр сердечника оптического кабеля
  • 9/125 мкм

Расчётная дистанция передачи оптического сигнала
30

Длина волны передаваемого оптического сигнала
  • 1310 нм

0Дб

-8Дб

-34Дб

-15Дб

Разъём, используемый для подключения оптического кабеля
  • SC

Тип оптической передачи Подробнее
  • Одномод

Индикаторы

Индикаторы для 10/100 BaseT(X) 8P8C (или RJ-45) портов
Оранжевый для меди: порт работает на 100Мбит Зелёный: LINK/ACT индикатор

Индикаторы работы оптических портов
Зелёный: порт работает в Full Duplex

Описание индикаторов питания
Зеленый, 2 шт.

Питание

Количество источников, от которых устройство может принимать электропитание
2

Потребляемая мощность, Ватт
2,2

Потребляемое устройством напряжение электропитания
  • 12 - 48 V DC
  • 48 V DC

Разъём, используемый для подключения питания
  • 4-пин клеммная колодка

  • Защита от обратной полярности
  • Защита от скачков напряжения

Сертификаты

Сертификаты, связанные с защитой от электро-магнитного излучения
  • CISPR (EN55022) class A
  • FCC Part 15

Стандарты, связанные с защитой устройств при падении
  • IEC60068-2-32

Стандарты, связанные с защитой устройств при ударах
  • IEC60068-2-27

Сертификаты электромагнитной совместимости
  • EN61000-4-11
  • EN61000-4-2
  • EN61000-4-3
  • EN61000-4-4
  • EN61000-4-5
  • EN61000-4-6
  • EN61000-4-8

Физические характеристики

Класс защиты устройства (Ingress protectin rating) - двузначное число, первая цифра которого означает защиту от пыли и грязи (по 6-балльной шкале), а вторая - от влаги (по 8-балльной)
30

Максимально допустимый уровень влажности, требуемый для работы устройства
95

Минимально допустимый уровень влажности, требуемый для работы устройства
5

Максимально допустимый уровень температуры, требуемый для работы устройства
70

Минимально допустимый уровень температуры, требуемый для работы устройства
-40

Предельно допустимая температура хранения
85

Минимально допустимая температура хранения
-40

Гарантия

Продолжительность гарантии, лет
5
