SWF-102F

SWF-102F
  • Bypass оптики со скоростями 100M/1G/10G (2 порта в режиме duplex или 4 ͑в режиме симплекс)
  • Низкие потери сигнала
  • Резервированное питание
  • Сигнальное реле
  • Прочный корпус, класс защиты IP-30
Обновить

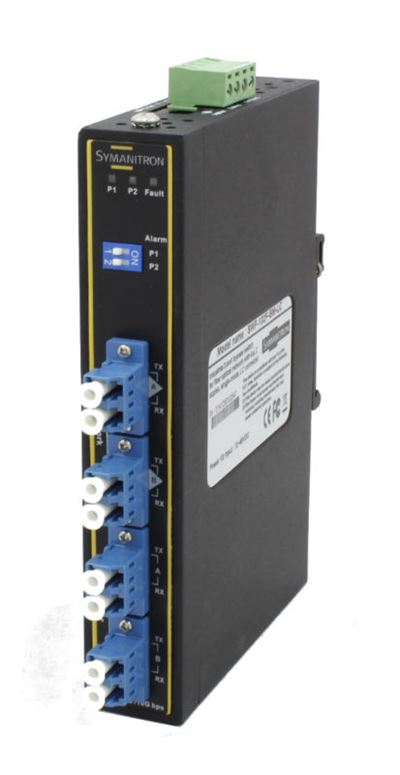

SWF-102F - промышленные Bypass коммутаторы для оптических сетей.

Оптические кросс-коннекторы при коммутации не преобразуют оптический сигнал в электрический. Поэтому коммутация происходит быстрее. Кроме того, широкий диапазон рабочих температур от -40°C до 70°C позволяет использовать устройство в большинстве существующих систем.

Существует две модели, SWF-102F-MM-LC и SWF-102F-SM-LC. Они имеют по 4 многомодовых и одномодовых порта соответственно.

Порты

4 Duplex порта

Характеристики оптической связи

Разъём, используемый для подключения оптического кабеля
  • LC

Индикаторы

Описание индикаторов питания
Зелёный, 2 шт.

Описание индикаторов, оповещающих о произошедшем сбое в работе устройства
Оранжевый: отображает возникновение непредвиденных ситуаций

Питание

Количество источников, от которых устройство может принимать электропитание
2

Потребляемая мощность, Ватт
2,7

Потребляемое устройством напряжение электропитания
  • 12 - 48 V DC
  • 48 V DC

Разъём, используемый для подключения питания
  • 4-пин клеммная колодка

  • Защита от обратной полярности
  • Защита от скачков напряжения

Сертификаты

Сертификаты, связанные с безопасностью
  • EN60950-1

Сертификаты, связанные с защитой от электро-магнитного излучения
  • CISPR (EN55022) class A
  • FCC Part 15

Стандарты, связанные с защитой устройств при падении
  • IEC60068-2-32

Стандарты, связанные с защитой устройств при ударах
  • IEC60068-2-27

Сертификаты электромагнитной совместимости
  • EN61000-4-11
  • EN61000-4-2
  • EN61000-4-3
  • EN61000-4-4
  • EN61000-4-5
  • EN61000-4-6
  • EN61000-4-8

Сигнальное реле

Сигнальный контакт - разъём коммутатора, замыкающийся при каком-либо отказе оборудования (как правило, сбое питания)
Да

Описание сигнального реле
Dip переключатель 1 Реагирование реле на сбой питания 1 "On" - реле включено, "Off" - выключено. Dip переключатель 2 Реагирование реле на сбой питания 2 "On" - реле включено, "Off" - выключено

Физические характеристики

Класс защиты устройства (Ingress protectin rating) - двузначное число, первая цифра которого означает защиту от пыли и грязи (по 6-балльной шкале), а вторая - от влаги (по 8-балльной)
30

Максимально допустимый уровень влажности, требуемый для работы устройства
95

Минимально допустимый уровень влажности, требуемый для работы устройства
5

Максимально допустимый уровень температуры, требуемый для работы устройства
70

Минимально допустимый уровень температуры, требуемый для работы устройства
-40

Предельно допустимая температура хранения
85

Минимально допустимая температура хранения
-40

Гарантия

Продолжительность гарантии, лет
5
